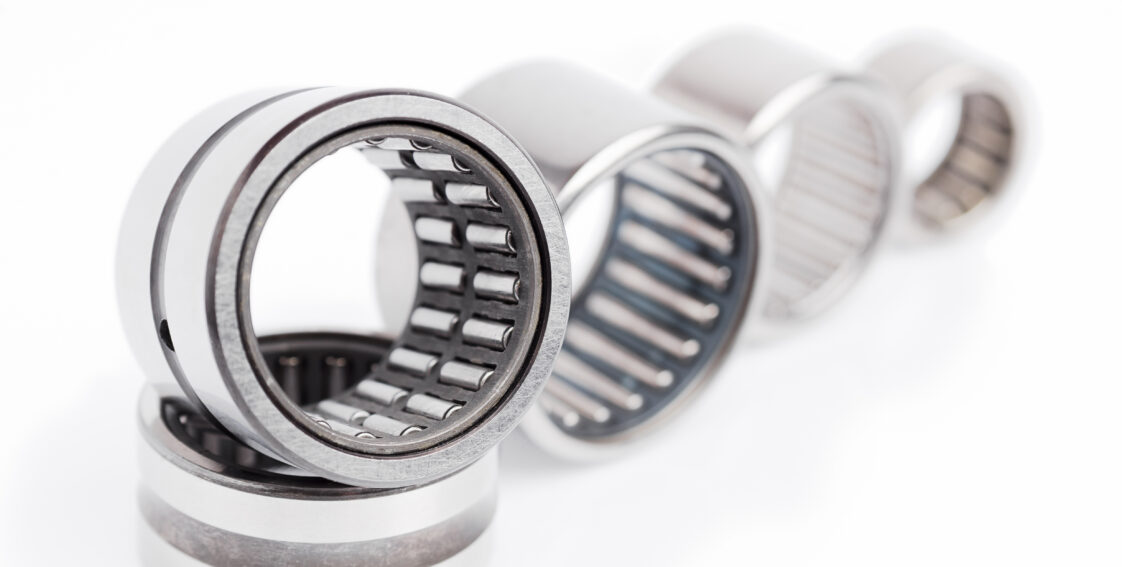

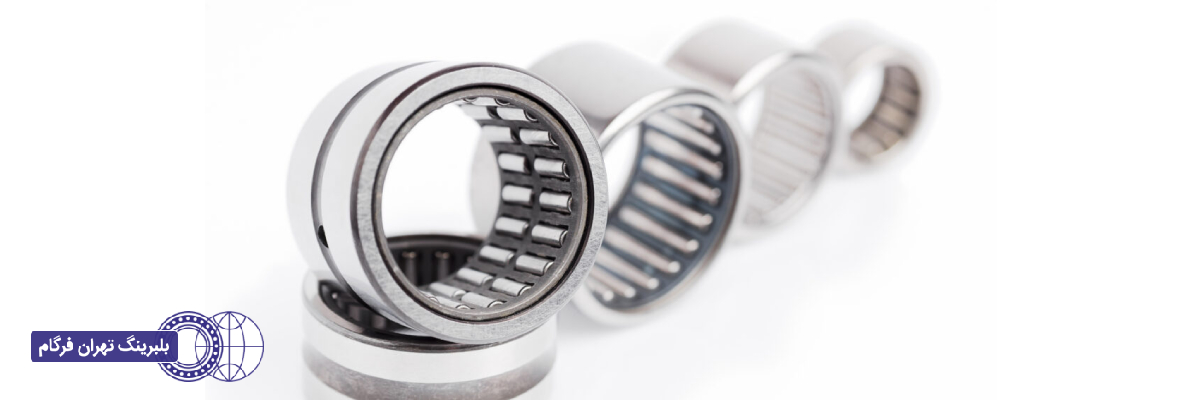

رولبرینگ سوزنی یکی از انواع بلبرینگ صنعتی است که برای شرایطی با بار شعاعی بالا و فضای محدود طراحی شده است. این بلبرینگ‌ها به جای ساچمه‌های معمول، از غلتک‌هایی باریک و کشیده به نام "سوزن" استفاده می‌کنند. طراحی خاص این سوزن‌ها در کنار چیدمان فشرده آن‌ها، امکان تحمل بارهای سنگین را در ابعاد کوچک‌تر نسبت به دیگر رولبرینگ‌ها فراهم می‌سازد. به دلیل اندازه کوچک سوزن‌ها و فاصله کم بین آن‌ها، رولبرینگ سوزنی گزینه‌ای مناسب برای کاربردهایی است که در آن‌ها فضای نصب محدود و بار وارده زیاد است. این نوع بلبرینگ در صنایع مختلفی مانند خودروسازی، تجهیزات معدنی، سیستم‌های ریلی، صنعت هوافضا و بسیاری زمینه‌های دیگر به کار گرفته می‌شود. در ادامه این مطلب، نگاهی دقیق‌تر به ویژگی‌ها و کاربردهای این بلبرینگ خواهیم داشت تا در انتخاب بهترین گزینه برای نیازهای فنی خود، تصمیم آگاهانه‌تری بگیرید.
رولبرینگ‌های سوزنی نوعی یاتاقان غلتشی هستند که به دلیل طراحی منحصربه‌فردشان، در فضاهای محدود عملکردی بسیار قابل‌اعتماد از خود نشان می‌دهند. در این بلبرینگ‌ها به‌جای ساچمه‌های معمولی، از غلتک‌هایی باریک و بلند استفاده شده که به "سوزن" معروف‌اند. نسبت طول به قطر این سوزن‌ها به‌گونه‌ای است که امکان توزیع مؤثر بار را در کمترین فضای ممکن فراهم می‌سازد. این ساختار فشرده باعث شده رولبرینگ سوزنی علاوه بر کاهش حجم و وزن کلی مجموعه، به انتخابی اقتصادی در طراحی‌های صنعتی تبدیل شود. درواقع استفاده از این نوع یاتاقان‌ها نه‌تنها به صرفه‌جویی در مواد اولیه کمک می‌کند، بلکه موجب کاهش هزینه تولید نیز می‌شود.
رولبرینگ‌های سوزنی در دو نوع اصلی طراحی می‌شوند:
مدل بدون قفس: به دلیل وجود تعداد بیشتری از سوزن‌ها، توان بالایی در تحمل بارهای سنگین دارد.
مدل با قفس: مناسب‌تر برای بارهای دینامیکی و شرایطی است که ثبات عملکرد در اولویت قرار دارد. در این نوع، قفس مانع از تماس مستقیم بین سوزن‌ها می‌شود و از تغییر زاویه یا کج‌شدن آن‌ها جلوگیری می‌کند.
هر دو مدل دارای سوزن‌هایی با انتهای مخروطی هستند تا تماس یکنواخت‌تری با سطوح فراهم شود و فشار به‌درستی پخش گردد. از لحاظ عملکرد، این رولبرینگ‌ها به‌طور خاص برای تحمل بارهای شعاعی طراحی شده‌اند. برای بهره‌برداری صحیح از آن‌ها، تنظیم دقیق در نصب و رعایت الزامات هم‌راستایی و دمای کاری اهمیت بالایی دارد. گفتنی است که این بلبرینگ‌ها در برابر ضربه حساس‌اند و نیاز به نگهداری دقیق دارند.
رولبرینگ‌های سوزنی، به‌واسطه ساختار خاص و طراحی باریک خود، در شرایطی که محدودیت فضا و وزن پایین از اولویت‌های طراحی هستند، نقش کلیدی ایفا می‌کنند. این بلبرینگ‌ها با اتکا به عناصر غلتشی سوزنی‌شکل، توانایی تحمل ترکیبی از نیروهای شعاعی و در برخی موارد محوری را دارند.

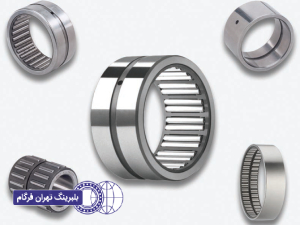

در ادامه به مهم‌ترین انواع رولبرینگ سوزنی و ویژگی‌های آن‌ها می‌پردازیم:
رولبرینگ سوزنی فنجانی یکی از رایج‌ترین انواع رولبرینگ‌های سوزنی است که به دلیل ساختار کم‌حجم و سبک خود، در کاربردهایی با فضای محدود بسیار مورد توجه قرار می‌گیرد. این بلبرینگ دارای یک حلقه بیرونی نازک و کشیده‌شده از ورق فلزی است که همانند یک "فنجان" عمل می‌کند و بدون افزایش محسوس در ابعاد، ظرفیت مناسبی برای تحمل بار شعاعی فراهم می‌آورد. طراحی فشرده این رولبرینگ، آن را برای نصب مستقیم در محفظه‌های کوچک مناسب می‌سازد و در عین حال عملکرد روان و پایداری در سرعت‌های بالا ارائه می‌دهد. از این نوع رولبرینگ در صنایع مختلفی نظیر خودروسازی، ابزارهای دقیق، و تجهیزات سبک صنعتی استفاده می‌شود که در آن‌ها کاهش وزن و صرفه‌جویی در فضا اهمیت زیادی دارد.
در این طراحی، مجموعه سوزن‌ها با قفسی سبک در کنار هم نگه داشته شده‌اند و بلبرینگ مستقیماً بر روی شفت سوار می‌شود. حلقه داخلی حذف شده تا فضای نصب کاهش یابد و ظرفیت بار افزایش یابد، در حالی که نصب دقیق شفت (سخت‌کاری و سنگ‌زنی شده) برای عملکرد مطلوب ضروری است.

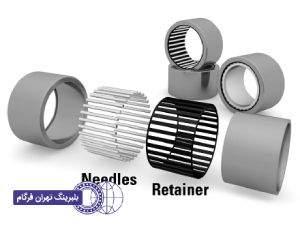

این نوع از رولبرینگ‌ها تنها شامل سوزن‌ها و قفس نگهدارنده هستند و بدون حلقه داخلی و بیرونی عرضه می‌شوند. استفاده از این مدل زمانی توصیه می‌شود که قطعات مجاور (شفت و محفظه) به‌صورت دقیق ماشین‌کاری شده باشند تا به‌عنوان مسیر غلتش عمل کنند. این ساختار بسیار جمع‌وجور بوده و برای سرعت‌های بالا و بارهای دینامیکی مناسب است.
طراحی این نوع بلبرینگ به‌گونه‌ای است که برای نصب بر روی شفت‌های سخت‌کاری‌شده و دقیق به کار می‌رود. حذف حلقه داخلی باعث صرفه‌جویی در فضا شده و امکان استفاده از شفت با قطر بزرگ‌تر را فراهم می‌کند که درنتیجه سختی سیستم افزایش می‌یابد.
اگرچه رولبرینگ‌های سوزنی عمدتاً برای تحمل بارهای شعاعی طراحی شده‌اند، اما برخی مدل‌ها با ساختار ویژه می‌توانند مقادیر محدودی از بار محوری را نیز تحمل کنند. این نوع بلبرینگ‌ها معمولاً در ترکیب با واشرهای رانشی یا صفحه‌های نگهدارنده استفاده می‌شوند و برای کاربردهای خاصی که بار محوری سبک دارند، گزینه‌ای مناسب‌اند.
رولبرینگ‌های سوزنی با بیش از شش دهه سابقه در صنعت، همچنان یکی از گزینه‌های اصلی در طراحی قطعاتی هستند که نیاز به کاهش وزن، صرفه‌جویی در فضا و بهینه‌سازی مصرف انرژی دارند. این بلبرینگ‌ها به دلیل ساختار باریک و ظرفیت تحمل بار بالا، در بسیاری از صنایع کلیدی به‌کار گرفته می‌شوند. از جمله رایج‌ترین کاربردهای آن‌ها می‌توان به استفاده در سیستم‌های خودرویی مانند گیربکس، کمپرسور، پمپ روغن، تورک‌کانورتر و جعبه‌دنده اشاره کرد. همچنین در ماشین‌آلات کشاورزی، تجهیزات ساختمانی، و حتی لوازم خانگی مانند ابزارهای برقی دستی و مکانیزم‌های کلاچ پمپ نیز از این نوع رولبرینگ بهره گرفته می‌شود. تنوع در طراحی و تطبیق‌پذیری بالا باعث شده رولبرینگ سوزنی یکی از اجزای حیاتی در بسیاری از کاربردهای صنعتی و خانگی محسوب شود.
یکی از اصلی‌ترین مزایای رولبرینگ سوزنی، توانایی بالای آن در تحمل بارهای سنگین نسبت به سایر انواع بلبرینگ‌هاست. به‌دلیل طراحی منحصربه‌فرد و استفاده از غلتک‌های سوزنی، این نوع یاتاقان می‌تواند نیروهای شعاعی بالا را در فضایی فشرده تحمل کند؛ ویژگی‌ای که آن را به گزینه‌ای ایده‌آل برای کاربردهای صنعتی و شرایط پرفشار تبدیل کرده است.
مزیت دیگر این بلبرینگ‌ها، سازگاری و دوام بالا در شرایط کاری متنوع است. ساختار داخلی آن‌ها به‌گونه‌ای طراحی شده که به خوبی با نیازهای مختلف از نظر سختی و پایداری شفت هماهنگ می‌شود. همین انعطاف‌پذیری باعث شده رولبرینگ سوزنی در صنایع مختلف از جمله تولید ماشین‌آلات، خودروسازی و تجهیزات صنعتی به‌طور گسترده مورد استفاده قرار گیرد.
در مجموع، رولبرینگ‌های سوزنی با ترکیب فشردگی ابعادی، ظرفیت بالای باربری، دوام بالا و تطبیق‌پذیری با طراحی‌های مختلف، یک انتخاب حرفه‌ای و مقرون‌به‌صرفه برای مهندسان و طراحان صنعتی به‌شمار می‌آیند.
رولبرینگ‌های سوزنی به‌واسطه ساختار باریک و طراحی خاص خود، ویژگی‌هایی منحصربه‌فرد دارند که آن‌ها را برای بسیاری از کاربردهای صنعتی و مکانیکی به گزینه‌ای ایده‌آل تبدیل می‌کند. از جمله مهم‌ترین مشخصه‌های این نوع بلبرینگ می‌توان به ضخامت کم و ظرفیت بالای تحمل بار شعاعی اشاره کرد. همین ترکیب باعث می‌شود بتوان از آن‌ها در فضاهای محدود بدون کاهش عملکرد استفاده کرد.
یکی از مزیت‌های مهم رولبرینگ سوزنی، انعطاف در طراحی داخلی است. این یاتاقان‌ها می‌توانند همراه با رینگ داخلی یا بدون آن تولید شوند. در شرایطی که فضای نصب محدود است یا لازم است طراحی جمع‌وجور باشد، استفاده از مدل‌های بدون رینگ داخلی رایج‌تر است. البته در این حالت شفت باید دارای سطحی سخت‌کاری و صیقلی باشد تا به‌عنوان مسیر غلتش عمل کند.
در مقابل، زمانی که ماشین‌کاری دقیق شفت از نظر اقتصادی مقرون‌به‌صرفه نباشد، از رولبرینگ‌هایی با رینگ داخلی استفاده می‌شود. همچنین برخی از مدل‌های خاص این نوع رولبرینگ قادرند حرکت محوری محدودی نیز ارائه دهند که در طراحی برخی سیستم‌ها یک مزیت به شمار می‌رود.
تنوع در ابعاد، مدل‌ها و ساختار باعث شده رولبرینگ‌های سوزنی در طیف گسترده‌ای از پروژه‌ها، از ماشین‌آلات سنگین تا ابزارهای دقیق، کاربرد داشته باشند و پاسخگوی نیازهای مختلف مهندسی باشند.
در مجموع، رولبرینگ‌های سوزنی با طراحی جمع‌وجور، ظرفیت بالای تحمل بار و انعطاف‌پذیری بالا در نصب، یکی از کاربردی‌ترین انواع بلبرینگ‌ها در صنایع مختلف به شمار می‌روند. این بلبرینگ‌ها به‌ویژه در شرایطی که محدودیت فضا، وزن و مصرف انرژی وجود دارد، انتخابی هوشمندانه و مقرون‌به‌صرفه محسوب می‌شوند. چه در تجهیزات سنگین صنعتی و خودروسازی، و چه در ابزارهای دقیق و فشرده، رولبرینگ سوزنی می‌تواند عملکرد قابل‌اعتمادی ارائه دهد.
اگر در حال انتخاب یاتاقان مناسب برای پروژه خود هستید، آشنایی با مشخصات و مزایای رولبرینگ سوزنی می‌تواند به تصمیم‌گیری بهتر شما کمک کند. انتخاب درست، به معنای کاهش هزینه‌های نگهداری، افزایش طول عمر تجهیزات و بهبود بازدهی کلی سیستم خواهد بود.
