بلبرینگ خطی چیست

بلبرینگ خطی یا بال بوشینگ، نوعی یاتاقان است که برخلاف بلبرینگ‌های معمولی که برای حرکت‌های چرخشی طراحی شده‌اند، برای ایجاد حرکت دقیق و روان خطی در طول یک محور به کار می‌رود. این نوع بلبرینگ نیز از ساچمه‌هایی برای کاهش اصطکاک و تحمل بار استفاده می‌کند. دقت بالا و لقی بسیار کم از دلایل اصلی محبوبیت بال بوشینگ‌ها هستند که آن‌ها را به انتخابی ایده‌آل برای دستگاه‌های حساس مانند دستگاه‌های CNC تبدیل کرده است.

برای عملکرد بهینه، بلبرینگ خطی نیازمند یک محور راهنما با کیفیت بالا است. به همین منظور، از شفت‌های هارد و هارد کروم استفاده می‌شود. این شفت‌ها با سختی بالا و سطح صاف، حرکت روان و بدون خطای بلبرینگ را تضمین می‌کنند. بال بوشینگ‌ها کاربردهای گسترده‌ای در صنایع مختلف دارند؛ از جمله پرینترهای سه‌بعدی، دستگاه‌های بسته‌بندی و ماشین‌آلات صنعتی.

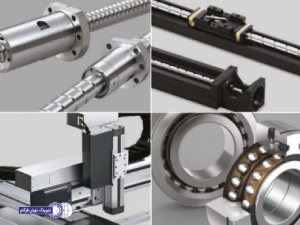

نحوه عملکرد بلبرینگ خطی

عملکرد بال بوشینگ بر اساس حرکت غلتشی ساچمه‌ها در داخل بدنه‌اش است. این ساچمه‌ها روی شیارهایی قرار گرفته‌اند که به آن‌ها اجازه می‌دهد با کمترین اصطکاک ممکن در طول شفت حرکت کنند. در واقع، هنگام حرکت، ساچمه‌ها همزمان با حرکت بلبرینگ به جلو، در داخل شیارهای خود می‌چرخند و همین چرخش، اصطکاک را به شدت کاهش می‌دهد. بال بوشینگ‌ها در اشکال و اندازه‌های مختلفی تولید می‌شوند؛ از نوع فشرده و کوچک برای کاربردهای سبک تا مدل‌های سنگین و باز برای تحمل بارهای بالا. برخی از انواع رایج شامل بال بوشینگ‌های بسته (Closed), باز (Open) و فلنج‌دار (Flanged) هستند که هر کدام برای شرایط خاصی طراحی شده‌اند.

مزایا و نگهداری بلبرینگ‌های خطی

مزیت اصلی استفاده از بلبرینگ خطی، حرکت بسیار دقیق و روان در طول مسیر تعیین‌شده است که به بهبود کیفیت و دقت محصولات نهایی کمک می‌کند. علاوه بر این، این بلبرینگ‌ها عمر طولانی دارند و می‌توانند بارهای شعاعی و محوری را به خوبی تحمل کنند. با این حال، برای حفظ این مزایا، نگهداری صحیح ضروری است. اصلی‌ترین کار در نگهداری، روانکاری منظم بلبرینگ و تمیز نگه داشتن شفت از هرگونه گرد و غبار یا آلودگی است. آلودگی می‌تواند باعث خوردگی سطح شفت و در نهایت کاهش دقت و عمر مفید بلبرینگ شود. با رعایت این نکات ساده، می‌توان به حداکثر کارایی و طول عمر بال بوشینگ‌ها دست یافت. بلبرینگ‌های خطی از زمان معرفی خود در صنایع، تنوع زیادی پیدا کرده‌اند و هر مدل برای کاربرد خاصی طراحی شده است تا کارایی را افزایش دهد. در ادامه به معرفی انواع اصلی این بلبرینگ‌ها می‌پردازیم.

سایر مقالات مرتبط: بلبرینگ کش

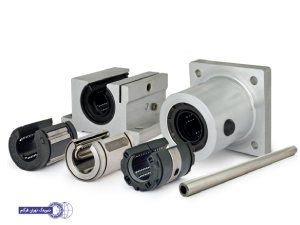

انواع بلبرینگ خطی



بلبرینگ خطی ساده (سری LM)

این نوع ساده‌ترین و پرکاربردترین بلبرینگ خطی است که ظاهری استوانه‌ای دارد و با نام سری LM شناخته می‌شود. برای نصب این بلبرینگ‌ها، به یک براکت یا نگهدارنده مخصوص نیاز دارید. نام‌گذاری آن‌ها معمولاً به صورت LM...UU یا LM...LUU است. حروف میانی نشان‌دهنده قطر داخلی بلبرینگ هستند و حرف L به معنای طول بلند بودن آن است. به عنوان مثال، بلبرینگ خطی LM8LUU یک بلبرینگ با قطر داخلی ۸ میلی‌متر و از نوع طول بلند است.





بلبرینگ خطی شیاردار (سری LM...UUOP)

این نوع از بلبرینگ‌ها، همانطور که از نامشان پیداست، دارای یک شکاف در طول بدنه هستند. این شیار برای قرارگیری بلبرینگ بر روی شفت‌های پایه‌دار طراحی شده است. برای نصب این بلبرینگ‌ها معمولاً از یک بلوک آلومینیومی استفاده می‌شود. این مدل با نام LM...UUOP شناخته می‌شود که حروف OP نشان‌دهنده وجود شیار در آن است.



بلبرینگ کف گرد



بلبرینگ خطی فلنج‌دار

بلبرینگ‌های فلنج‌دار، نصب و مهار را بسیار آسان‌تر می‌کنند. فلنج آن‌ها دارای سوراخ‌های استانداردی است که به شما امکان می‌دهد بلبرینگ را با چند پیچ به سطح مورد نظر متصل کنید. این نوع از نظر شکل فلنج متنوع است. پرکاربردترین آن‌ها شامل سری LMF با فلنج دایره‌ای، سری LMK با فلنج مربعی و سری LMH هستند.



بلبرینگ خطی بلوکی (سری SC و SBR)

این نوع بلبرینگ از یک بلبرینگ خطی ساده (سری LM) و یک بلوک آلومینیومی تشکیل شده است. بلبرینگ بلوکی مشکل مهار کردن بلبرینگ‌های ساده را حل می‌کند. سوراخ‌های تعبیه‌شده در چهار طرف بلوک، امکان اتصال آسان آن به سطوح مختلف را فراهم می‌سازد. در این نوع، بلبرینگ اصلی توسط دو خار فنری در داخل بلوک محکم می‌شود.



سایر مقالات مرتبط: رولبرینگ سوزنی

بلبرینگ‌های خطی بلوکی شیاردار که با نام سری SBR شناخته می‌شوند، ترکیبی از یک بلبرینگ خطی شیاردار (سری LM...UUOP) و یک بلوک آلومینیومی مخصوص هستند. این نوع به دلیل داشتن شیار، برای استفاده با شفت‌های پایه‌دار بسیار مناسب است. بلوک این بلبرینگ‌ها دارای سوراخ‌های رزوه شده‌ای در چهار طرف خود است که اتصال آن را به سطح مورد نظر تسهیل می‌کند.

انتخاب و کاربرد انواع بلبرینگ خطی

انتخاب نوع مناسب بلبرینگ خطی به عوامل مختلفی از جمله نوع حرکت مورد نیاز، میزان بار قابل تحمل، و روش نصب بستگی دارد. به عنوان مثال، در جایی که نیاز به تحمل بارهای سنگین و مهار محکم بلبرینگ است، استفاده از بلبرینگ‌های فلنج‌دار یا بلوکی گزینه مناسبی است. در مقابل، برای کاربردهای سبک‌تر و جایی که فضای کمتری در دسترس است، می‌توان از بلبرینگ‌های ساده استفاده کرد. تنوع در طراحی این بلبرینگ‌ها، امکان بهینه‌سازی سیستم‌های مکانیکی را برای دستیابی به بالاترین دقت و کارایی فراهم می‌کند.

سخن پایانی

بلبرینگ‌های خطی، یا همان بال بوشینگ‌ها، بیش از یک قطعه مکانیکی ساده هستند؛ آن‌ها سنگ‌بنای حرکت دقیق و روان در بسیاری از دستگاه‌های پیشرفته امروزی به شمار می‌روند. از پرینترهای سه‌بعدی گرفته تا ماشین‌آلات CNC و خطوط تولید خودکار، این بلبرینگ‌ها تضمین‌کننده دقت، سرعت و کارایی هستند.

انتخاب صحیح هر نوع بلبرینگ خطی، بسته به نیاز پروژه و شرایط محیطی، می‌تواند عملکرد سیستم را به شکل چشمگیری ارتقا دهد. در نهایت، با توجه به تنوع گسترده در مدل‌ها و کاربردها، بلبرینگ‌های خطی نشان می‌دهند که چگونه یک نوآوری کوچک می‌تواند تأثیر بزرگی بر پیشرفت تکنولوژی و صنعت داشته باشد.
